基坑開挖深度是影響綜合管廊圍護結構設計的一個重要因素。
綜合管廊縱斷面設計時，結構頂板覆土需要考慮道路鋪裝、綠化種植、道路橫向支管穿越、節點夾層布置等要求，通常覆土在1.5~3m，再加上綜合管廊結構高度、墊層厚度等，標準段的管廊基坑開挖深度約5~8m。局部需下穿越河流、避開地下障礙物，或者受地形起伏變化時，開挖深度可超過10m，筆者目前參與過的綜合管廊工程最大開挖深度為14m。
此外場地土體力學性質、地下水狀態、周邊環境等也決定基坑圍護結構設計的選型。

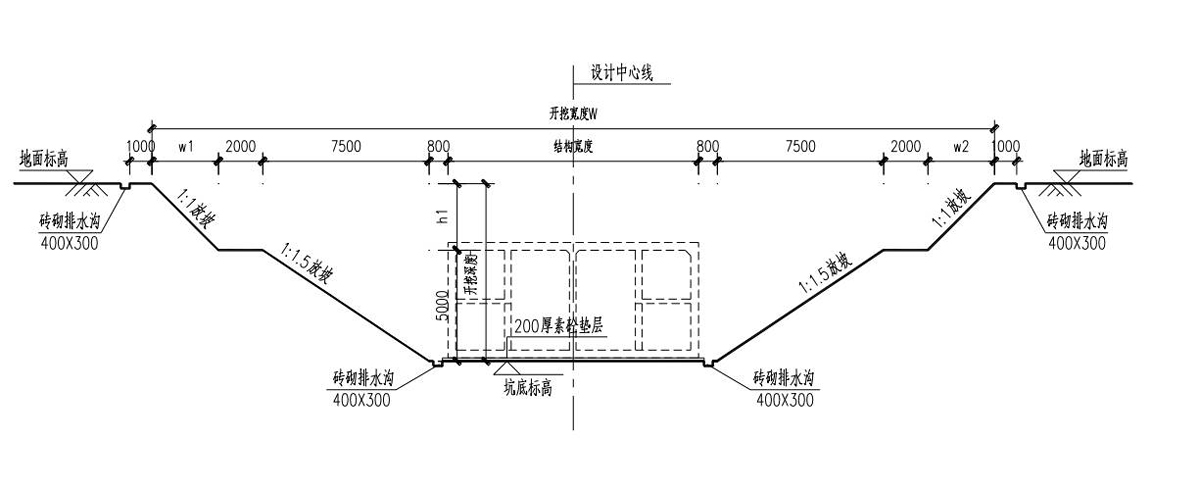

放坡開挖
采用放坡開挖方法，管廊結構施工不受內支撐影響，施工操作面大，施工便利。
當場地周邊環境簡單、地下水位較低、開挖深度不大、土質較好時，可以采取放坡開挖方法施工管廊基坑。一般在開挖深度小于10m時采用放開挖坡經濟性較好，深度超過10m放坡開挖土方工程量較大，造價較高。
開挖坡率應根據整體穩定性分析計算求得。開挖深度大于5m時一般采用分級放坡，同時各級坡間設置中間平臺。坡面做好護坡措施防止降水對邊坡穩定性造成影響。
綜合管廊工程動則數公里，地形起伏不定，高差較大。放坡平面設計時，可通過預先定義好的放坡規則，采用CIVIL 3D 或者專業管廊設計軟件，根據地形圖上的散點高程自動生成各級放坡線，減輕設計工作量。

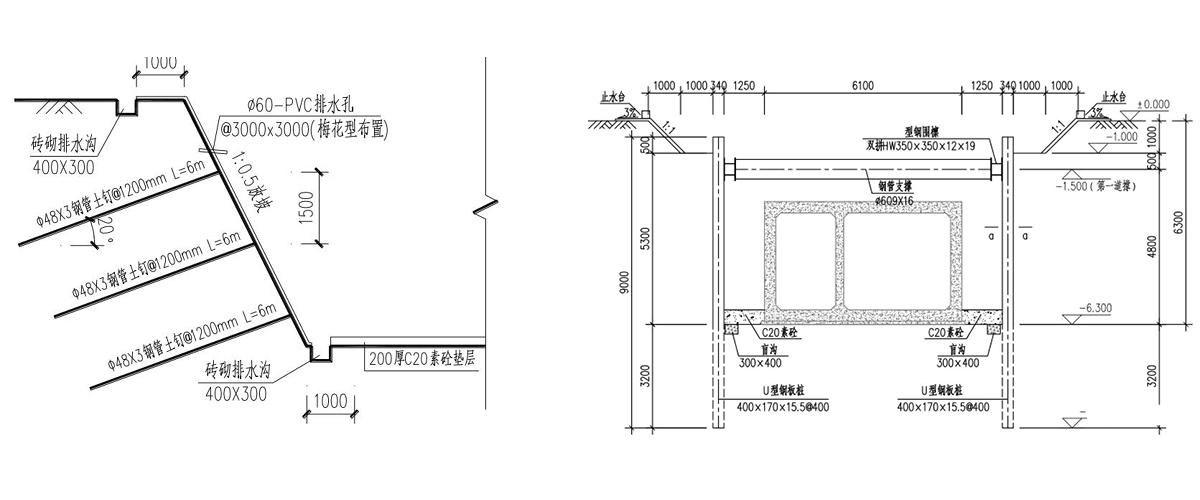

土釘墻圍護
當場地受限時，開挖深度在10m以內時，可采用土釘墻圍護，通過加大開挖坡率，打設土釘來減小放坡平面占地面積，節約施工用地空間。
由于管廊基坑通常為條形結構，開挖寬度普遍在10m左右，土方開挖時間占總工期比例較小，采用土釘墻圍護時，分層打設土釘費時費力，對土方開挖工期影響較大。

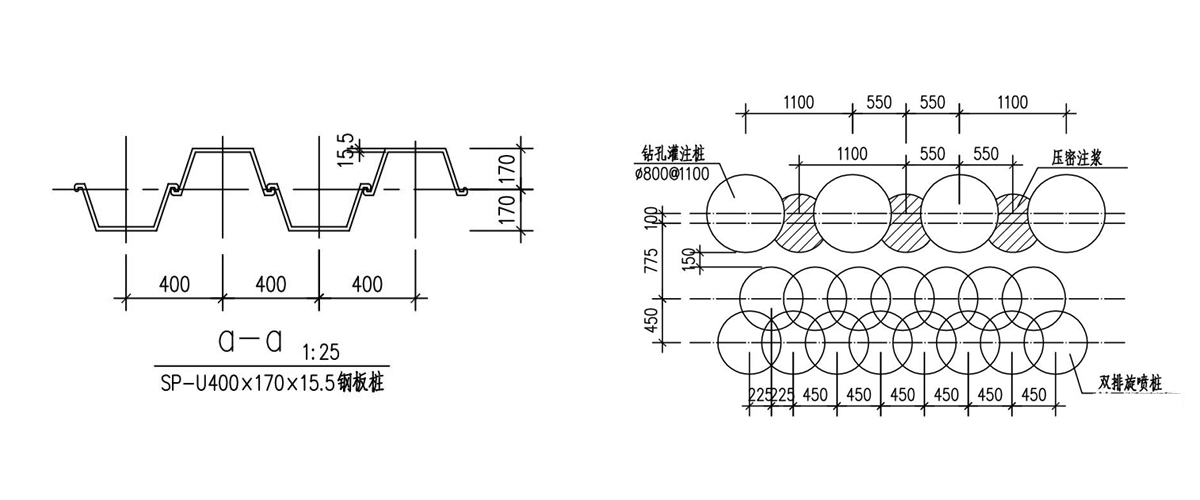

拉森鋼板樁
基坑開挖深度在8m以內，場地平面受限，且地層滿足鋼板樁打設要求時（地層為軟粘土、砂性土層），可采用拉森鋼板樁圍護施工管廊基坑。鋼板樁間互相咬合，可以兼做止水。根據管廊主體結構施工要求，在管廊頂板上方可做一道鋼支撐或錨桿，減小拆換撐工作，加快施工速度。
型鋼樁圍護
型鋼樁圍護與拉森鋼板樁圍護類似，但型鋼樁剛度更大，在土層力學性質差，開挖深度較大時可采用。由于型鋼之間無咬合，采用型鋼樁需另外考慮降水或止水圍幕措施。
型鋼水泥土攪拌墻
型鋼水泥土攪拌墻簡稱SMW工法，施工時在三軸水泥土攪拌樁內插入型鋼。水泥土攪拌樁承擔止水功能，受力則由型鋼承擔。三軸水泥攪拌樁常規直徑有600、850、1000三種規格，相應的型鋼有H500×300、H700×300、H850×300多種規格。
型鋼水泥土攪拌墻在軟土地區適用，可以有效止水，通過選擇不同的攪拌樁直徑及型鋼止水，基坑開挖深度可達12~13m。
鉆孔灌注樁
鉆孔灌樁圍護適用各類地層，各種開挖深度。但相對造價較高，施工速度較慢。管廊局部節點由于開挖深度大（超過10m），平面形狀復雜時，可采用鉆孔灌注樁圍護。場地存在地下水，且無法采用坑外降水措施時，需考慮在鉆孔灌注樁外側施工旋噴樁止水圍幕。
SMW工法
SMW是Soil Mixing Wall的縮寫， SMW工法1976年在日本問世，是日本一家中型企業--成辛工業株式會社所擁有和開發的一項專利，現該法廣泛應用于沿海地區地下連續墻和深基坑止水帷幕。
優點：
（1）擋水性強；
（2）對周圍地基影響面小；
（3）多用途（能適應各種地層）；
（4）工期短；
（5）造價低。
適用：城市高架橋下等施工，空間受限制的場合，或海底筑墻，或軟弱地基加固。
方法：該工法是以多軸型鉆掘攪拌機在現場向一定深度進行鉆掘，同時在鉆頭處噴出水泥系強化劑而與地基土反復混合攪拌，在各施工單元之間則采取重疊搭接施工，然后在水泥土混合體未結硬前插入H型鋼或鋼板作為其應力補強材，至水泥結硬，便形成一道具有一定強度和剛度的、連續完整的、無接縫的地下墻體。SMW工法最常用的是三軸型鉆掘攪拌機，其中鉆桿有用于粘性土及用于砂礫土和基巖之分，此外還研制了其他一些機型。
SMW工法施工順序如下：
a.導溝開挖：確定是否有障礙物及做泥水溝。
b.置放導軌。
c.設定施工標志。
d.SMW鉆拌：鉆掘及攪拌，重復攪拌，提升時攪拌。
e.置放應力補強材（H型鋼）
f.固定應力補強材。
g.施工完成SMW.
SMW工法的主要特點
a.施工不擾動鄰近土體，不會產生鄰近地面下沉、房屋傾斜、道路裂損及地下設施移位等危害。
b.鉆桿具有螺旋推進翼與攪拌翼相間設置的特點，隨著鉆掘和攪拌反復進行，可使水泥系強化劑與土得到充分攪拌，而且墻體全長無接縫，從而使它可比傳統的連續墻具有更可靠的止水性，其滲透系數K可達10-7cm/s。
c.它可在粘性土、粉土、砂土、砂礫土、Φ100以上卵石及單軸抗壓強度60MPa以下的巖層應用。
d.可成墻厚度550～1300mm，常用厚度600mm；成墻最大深度目前為65m，視地質條件尚可施工至更深。
e.所需工期較其他工法為短，在一般地質條件下，每一臺班可成墻70～80m2。
f.廢土外運量遠比其他工法少。

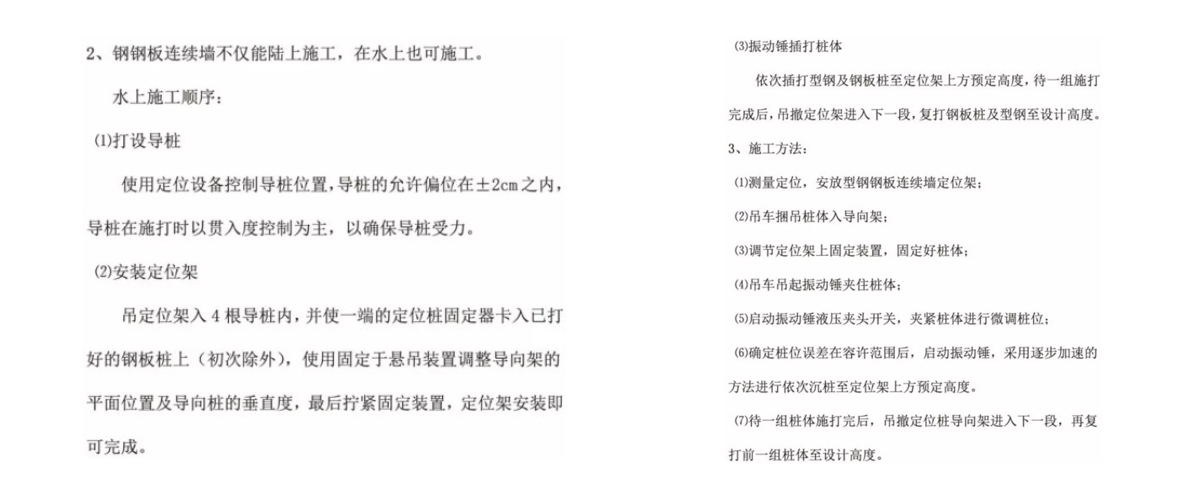

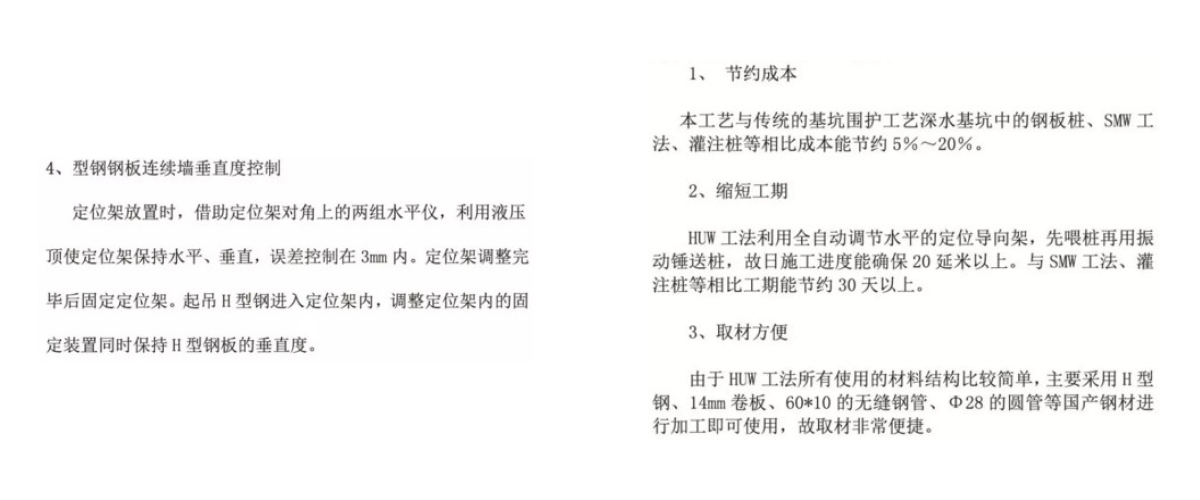

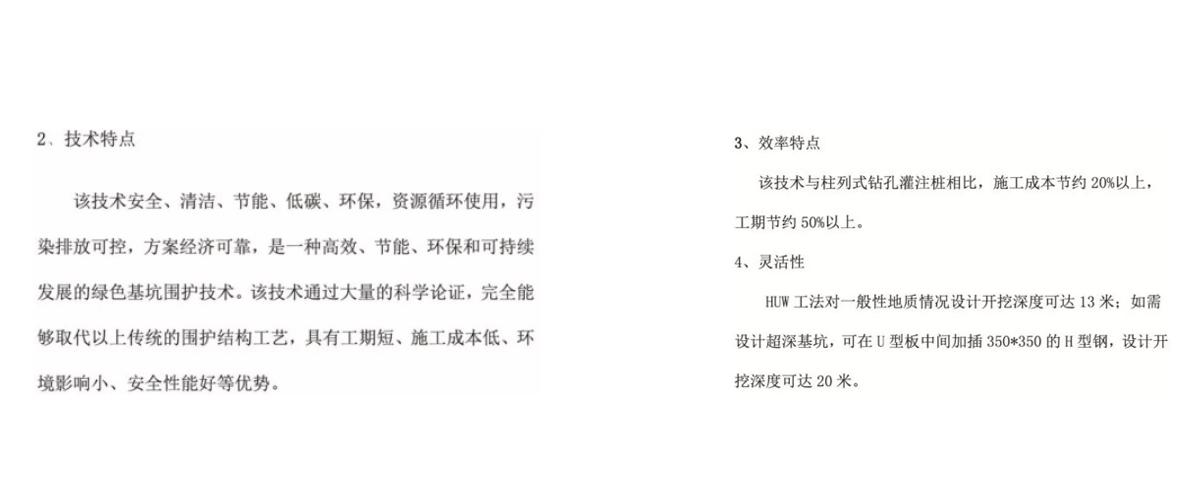

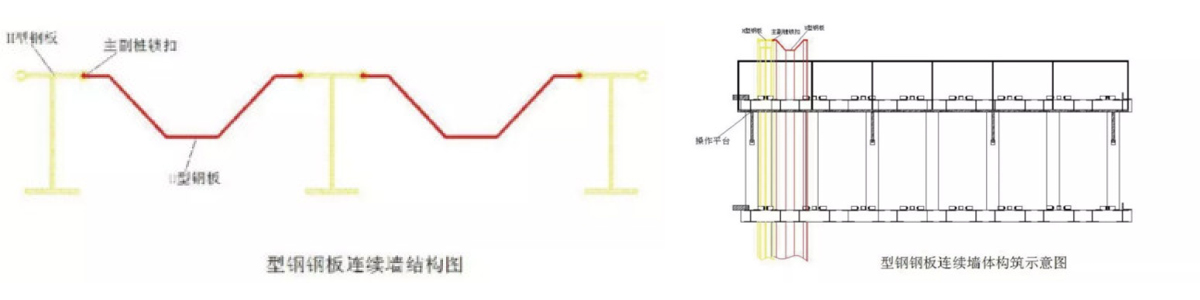

HUW工法+概況
圖示

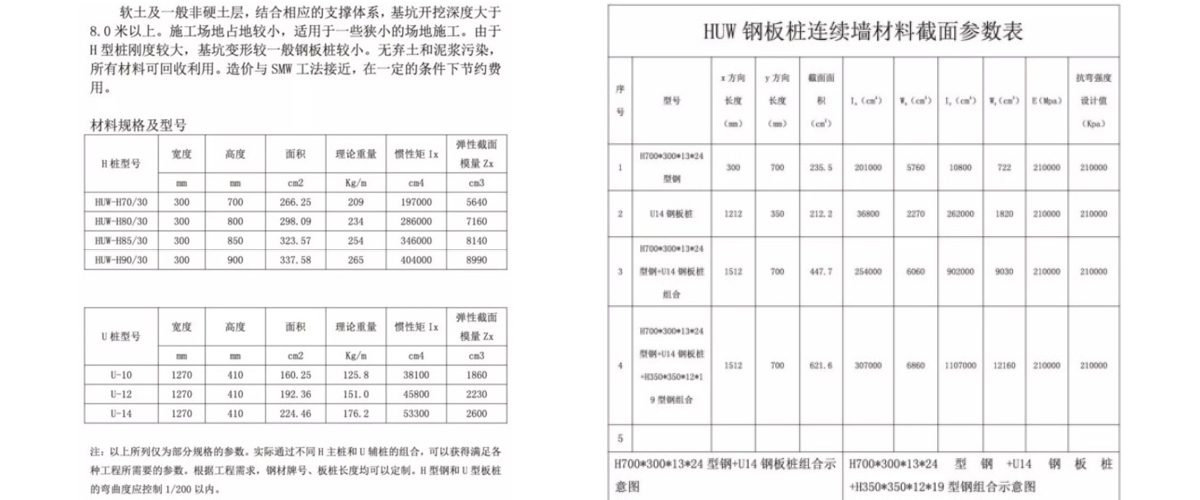

參數及應用范圍

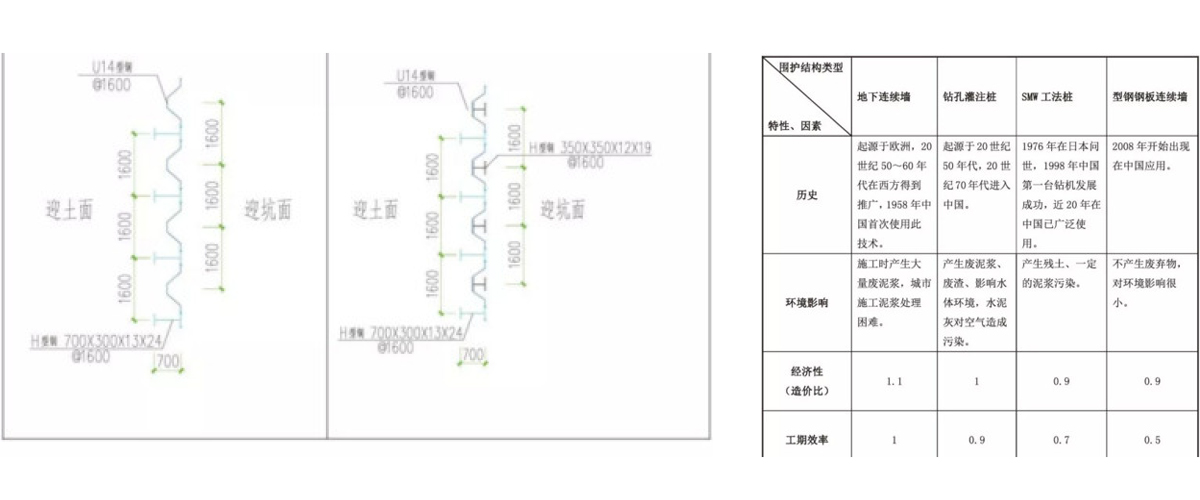

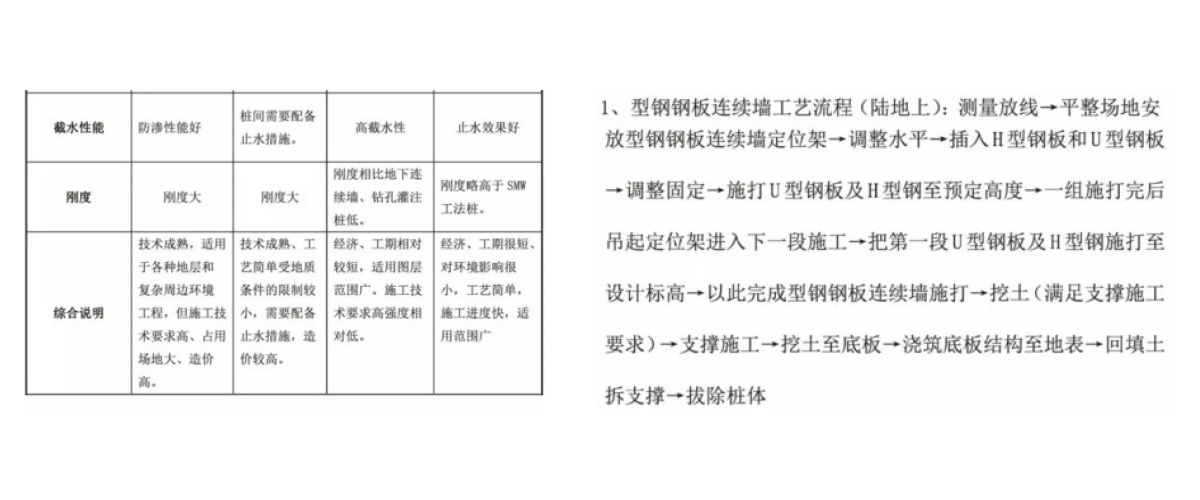

圍護方案比較
